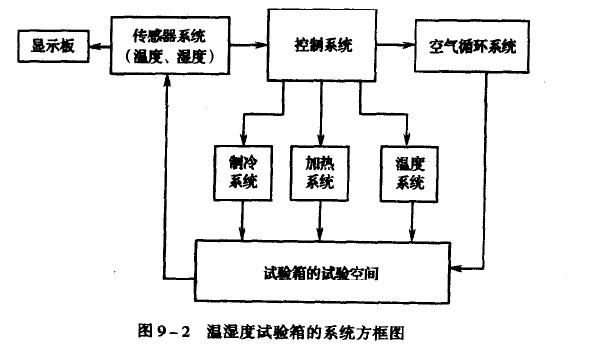

綜合試驗箱由制冷系統、加熱系統、控制系統、濕度系統、空氣循環系統和傳感器系統等組成，系統方框圖如圖9-2所示，所述系統分屬電氣和機械制冷兩大方面。下面簡單介紹幾個主要系統的工作原理和工作過程。
1、制冷系統
制冷系統是綜合試驗箱的關鍵部分之一。一般來說，綜合試驗箱的制冷方式都是機械制冷以及輔助液氮制冷。機械制冷采用蒸氣壓縮式制冷，該制冷方式是人工制冷中應用廣泛而又經濟的制冷方式之一。蒸氣壓縮式制冷型式有：
(1)單級制冷；
(2)多級制冷；
(3)復合式制冷。
蒸氣壓縮式制冷系統主要由壓縮機、冷凝器、節流機構和蒸發器組成。由于試驗時的溫度低溫要達到一so}c，單級制冷難以滿足要求，因此綜合試驗箱的制冷方式一般采用復合式制冷。
2、加熱系統
綜合試驗箱的加熱系統相對制冷系統而言，是比較簡單的。它主要由大功率電阻絲組成。于綜合試臉箱要求的升沮速率較大(一般都要求在上升29C/m0n)，因此綜合試驗箱的加熱系統功率都比較大。
3、控翻系統
控制部分是綜合試臉箱的核心，它決定了試驗箱的升降沮速率、精度等重要指標�，F有綜合試驗箱的控制器大都采用刊�？刂�，也有少部分采用科盯.與模秘控似相維合的控制方式。
4、泥度系統
濕度系統分為加濕和除濕兩個子系統。綜合試驗箱的加濕方式一般采用燕氣加濕法，即在試驗箱內直接用電阻絲對水進行加熱，從而使水蒸氣來加濕。這種加濕方法加濕能力強，速度快，加很控制靈.教，尤其在降溫時容易實現強制加濕。但是次試驗箱內必須注意保持清潔，否則容易造成加銀盤的污染。綜合試驗箱的除濕方式有機械制冷除濕和干燥器除濕兩種：
(1)機械制冷除濕的除濕原理是將空氣冷卻到礴點沮度以下，使大于飽和含握壇的水氣凝結析出，這樣就降低了濕度。
(2)干燥器除濕是利用氣泵將試臉箱內的空氣抽出，并將干澡的空氣注入，同時將濕空氣送人可循環利用的干燥器進行干燥，干燥完后又送人試驗箱內，如此反策循環進行除濕�，F在大部分綜合試驗箱采用前一種除濕方法。后一種的除漫方法，、可以使盡點很度達到0℃以下，適用于有特殊要求的場合，但費用較高。
5、傳感公系統
綜合試驗箱的傳感器主要是沮度和濕度傳感器。沮度傳感器應用較多的是鉑電阻，也有采用熱電偶。濕度的方法有干握球握度計法和固態電子式傳璐器直接截母法兩種。其中干濕球法淵童精度不高，現在的綜合試驗箱正逐步地以固.態傳雄器代贊干濕球來進行濕度的側量。
6、空氣循環系統
空氣循環系統一般由離心式風扇和驅動其運轉的電機構成，其中有固定轉速的和自動調節轉速的兩種。固定轉速的如果要調節試驗箱內的溫度，是通過調節電阻絲的發熱來控制的，它的控制相對風扇可以自動控制的比較簡單。
7、溫濕度控制
